Sambungan berulir ialah sambungan tetap boleh tanggal yang digunakan secara meluas, yang mempunyai kelebihan struktur ringkas, sambungan yang boleh dipercayai, pemasangan dan pembongkaran yang mudah, dan digunakan secara meluas dalam peralatan mekanikal.
1. Perhimpunanbolt stud
Rajah 1 Membetulkan bentuk bolt stud
1. Untuk mengelakkan bolt daripada tersangkut apabila ia diskrukan, dan untuk memudahkan pembongkaran dan pemasangan berulang, minyak pelincir boleh digunakan pada bolt stud.
2. Paksi bolt stud mestilah berserenjang dengan permukaan badan mesin. Gunakan segi empat sama untuk menyemak semasa pemasangan. Jika paksi dan permukaan badan mempunyai sedikit kecenderungan, anda boleh menggunakan paip untuk membetulkan lubang berulir, atau gunakan bolt stud yang dipasang untuk membetulkannya; jika kecondongan besar, jangan membetulkannya secara paksa untuk mengelakkan kebolehpercayaan sambungan bolt daripada rosak. .
3. Pastikan sambungan antara bolt dan badan cukup ketat.
4. Beberapa kaedah biasa untuk mengacau masukbolt stud:

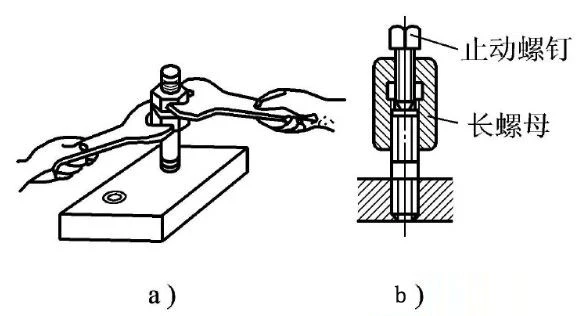

① Skru masuk dengan dua kacang. Seperti yang ditunjukkan dalam Rajah 2a), kunci dua nat pada stud dua hujung, dan kemudian pusingkan nat atas untuk skru stud dua hujung ke dalam lubang skru.
② Skru masuk dengan nat panjang. Seperti yang ditunjukkan dalam Rajah 2b), skru atas digunakan untuk mengelakkan putaran relatif antara nat panjang dan stud dua hujung, dan kemudian nat panjang ditarik, dan stud dua hujung boleh diskru masuk. Nat panjang boleh dikeluarkan dengan melonggarkan skru set.
Rajah 2 Kaedah skru dalam bolt stud

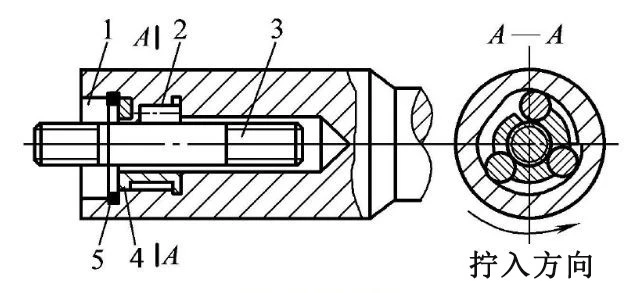

③ Skru masuk dengan alat khas. Gambar menunjukkan alat khas untuk skru dalam stud. Tiga penggelek diletakkan di dalam rongga badan alat, dan kedudukan lilitan dan paksinya ditentukan oleh lengan had 4. Lengan had ditetapkan oleh cincin penahan alur, dan kelonggaran dan pengapit penggelek dikawal oleh lengkung rongga dalam alat. Penggelek hendaklah diapit pada bahagian bolt yang digilap, dan bolt stud boleh diskrukan dengan memutar badan alat ke arah anak panah yang ditunjukkan dalam Rajah 3, jika tidak bolt boleh dilonggarkan. Arah lengkung alur alat untuk menanggalkan bolt stud hendaklah bertentangan dengan arah lengkung alat skru masuk.
Rajah 3 Alat khas untuk skru dalam bolt stud
(2) Pemasangan nat dan skru
1. Permukaan nat atau skru dan bahagian yang diikat hendaklah licin dan rata untuk mengelakkan momen lentur tambahan apabila mengetatkan.
2. Kawal ketat tork pengetatan. Tork pengetatan yang berlebihan akan memanjangkan atau bahkan memecahkan bolt atau skru, atau menyebabkan ubah bentuk bahagian yang disambungkan. Apabila daya pengetatan tidak mencukupi, sambungan mudah dilonggarkan, menjejaskan kebolehpercayaan.
3. Selepas nat diketatkan, mesin basuh spring hendaklah bersentuhan dengan nat dan permukaan bahagian bersambung pada keseluruhan lilitan. Panjang benang yang terdedah di luar nat hendaklah tidak kurang daripada dua gesper, tetapi ia tidak boleh terlalu panjang, secara amnya 3~5mm.

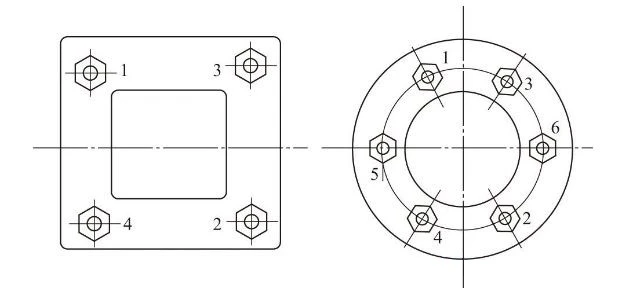

4. Apabila mengetatkan nat kumpulan, ia mesti dijalankan dalam susunan tertentu dan diketatkan langkah demi langkah, jika tidak bolt dan badan akan cacat akibat daya yang tidak sekata. Apabila mengetatkan sekumpulan kacang yang disusun dalam segi empat tepat, ia harus bermula dari tengah dan secara beransur-ansur berkembang ke kedua-dua belah, seperti yang ditunjukkan dalam Rajah 4. Apabila mengetatkan nat kumpulan yang disusun dalam bulatan atau segi empat sama, ia mesti diketatkan secara simetri, seperti yang ditunjukkan dalam Rajah. 5.
Rajah 4 Urutan mengetatkan kacang berkumpulan yang disusun dalam segi empat tepat
Rajah 5 Urutan set pengetatan nat dalam susunan bulat atau segi empat sama
